消防風機機電一體化監控系統

一、系統概述

消防風機機電一體化監控系統可有效解決FAS系統故障、失效，消防聯動控制器處于手動工況和防排煙系統自身隱患發展成的故障，導致的防排煙風機無法啟動的問題；對火災狀態下防排煙系統的應急啟動、停止進行合理的統一管理控制 ，大幅提高防排煙系統的智能化、 自動化程度及穩定可靠性 ，為火災狀態下控制煙 氣蔓延并及時排出火災的煙氣和熱提供應急保障 ，保證人員安全疏散及消防滅火救援行動的順利進行。

該系統可實時監控防煙風機、排煙風機、補風機、排煙窗、擋煙垂壁的工作狀態、故障信息，監測風機運行時余壓防排煙監控主機。

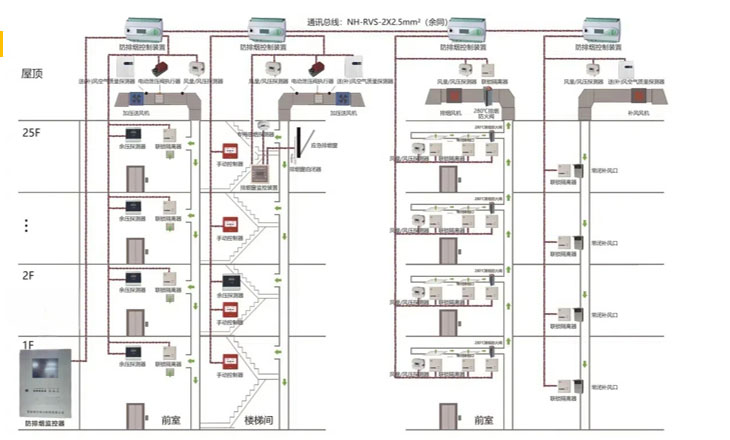

二、系統架構

三、系統構成

防排煙監控主機

1、采用高速低功耗微處理器 ，對加壓風機、排煙風機、補風機、排煙窗、風閥等實時監控;

2、可通過余壓探測器監控疏散通道余壓變化， 適應現代建筑復雜多的要求 ;

3、極強的抗干擾能力，無需屏蔽線，可以長距離供電 ;

4、漢字液晶顯示加壓送風機、排煙風機 、補風機、常閉風閥 、排煙防火閥等的開閉及動作信息 。

防排煙應急監控器

1、 設置于風機配電箱內 ， 監控并顯示加壓送風機 、排煙風機 、 補風機的工作狀態及常閉風閥和 280 C排煙防火閥的開閉及動作信息;

2、每個回路可帶載 64 個余壓探測器;

3、可以持續調節泄壓閥的開啟角度。

4、可實時顯示風機風量 、 風壓及工作狀態并進行各項參數修改設定;

5、定時自動巡檢風機 、加壓送風風閥執行器的工作狀態 ，且應急動作后應能手動解除，并記錄存

6、儲巡檢 、應急動作開始和結束的時間及各類探測器報警閾值；

7、實時采集探測器等設備工作狀態，發生故障時進行聲、光報警，顯示故障點位置，提醒值班人員對故障設備進行維修或更換。

送/補風空氣質量探測器

1、設置于送(補)風機總管段進口處;

2、采用高精度精良 MEMS傳感器及數字化技術，可檢驗微量CO2、VOC、HCHO、PM2.5 濃度等;

3、支持總線通訊 ，信息上傳至防排煙監控主機;

4、按鍵支持功能:零點校準、單位切換、響應時間等;

5、當探測器報警時，聯鎖關閉加壓送風機或補風機。
