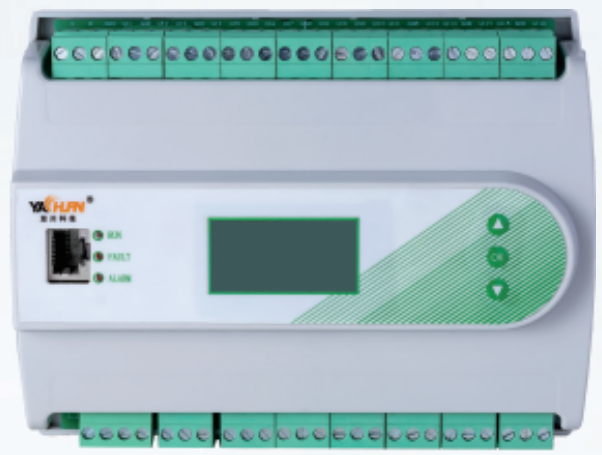

新風機控制箱工作原理

新風機控制箱是用于中央空調、凈化系統等場景的電氣控制設備，核心功能包括風機啟停、溫濕度調節、過濾器監測等。‌‌它通常包含電源電路、控制電路、保護電路等幾個重要部分。

電源電路是控制箱運行的動力基礎。它負責將接入的外部電源，如常見的市電（一般為 220V 或 380V 交流電）進行轉換和分配。通過變壓器、整流器等元件，將交流電轉換為適合控制箱內部電子元件工作的直流電，為控制電路、傳感器以及其他附屬設備提供穩定的電源供應。例如，將 220V 交流電轉換為 12V 或 5V 直流電，確?？刂菩酒?、繼電器等部件能正常運行。

控制電路是新風機控制箱的“大腦”，負責對新風機的各種運行參數進行監測、分析和控制。它以微處理器（如單片機）或可編程邏輯控制器（PLC）為核心。傳感器會實時采集新風機的運行數據，比如風機的轉速、溫度、壓力等信息，并將這些模擬信號轉換為數字信號傳輸給控制芯片。控制芯片依據預設的程序和邏輯，對這些數據進行分析處理。例如，當檢測到室內空氣質量傳感器傳來的空氣質量不佳信號時，控制芯片會發出指令，調整新風機的運行速度，加大新風的送入量。

保護電路則是新風機控制箱以及整個新風機系統安全運行的“衛士”。它能對系統中的過流、過壓、欠壓、過載等異常情況進行實時監測和保護。當電路中出現過流現象，即電流超過額定值時，熔斷器或斷路器會自動熔斷或跳閘，切斷電路，防止設備因過大電流而損壞；當檢測到過壓或欠壓情況時，保護電路會啟動相應的措施，如觸發報警裝置提醒用戶，同時控制新風機停止運行，避免因電壓異常對風機電機等部件造成損害。
